差込形コネクタは安全か？発熱事故の真相と正しい使い方・外し方解説

差込形コネクタは安全か？発熱事故の真相と正しい使い方・外し方解説の具体的な内容に迫る! わかりやすい言葉でまとめました。

Q1：より線（IVより線やコード類）は通常の差込形コネクタに使用できますか？

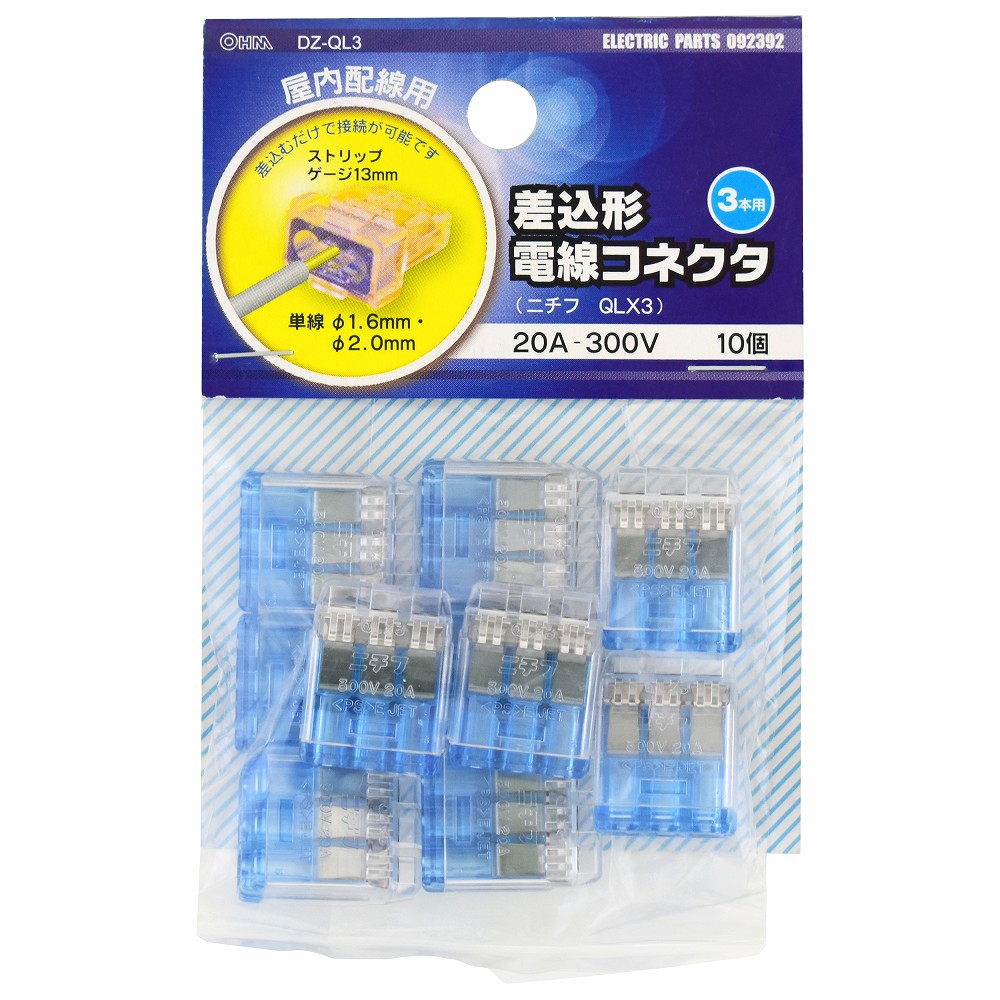

A1：一般的なプッシュイン型の差込形コネクタ（ニチフ QLXやワゴ ワンタッチ等）は「銅単線（φ1.6mm、φ2.0mm等）」専用です。より線をそのまま差し込むと素線が折れ曲がり極めて危険です。より線を接続する場合は、必ず「より線適合」が明記されたWAGO 221シリーズなどのレバー操作型コネクタを使用するか、リングスリーブ圧着を選択してください。

Q2：第二種電気工事士の実技試験で差込形コネクタを施工する際の最大の注意点は？
A2：実技試験における欠陥（一発不合格基準）の対象は「芯線の露出（コネクタ外郭から芯線が露出している）」と「芯線の挿入不足（透明カバーから芯線先端が見えない）」です。ケーブルストリッパーのゲージで正確に12mm程度を剥ぎ取り、奥までまっすぐ差し込んで先端がストッパーに届いていることを裏表から目視確認してください。

Q3：電線を差し直したい場合、コネクタをそのまま再利用しても大丈夫ですか？
A3：プッシュイン型の差込形コネクタは再利用できません。電線を引き抜く際に内部のスプリングや導電板が変形・損傷するため、再度差し込んでも規定の保持力と接触圧を維持できず発熱事故の原因になります。誤結線などで引き抜いたコネクタは廃棄し、電線の芯線先端を新しく剥き直した上で、必ず新品のコネクタを使用してください。
